第一站小红书图片裁剪控件，深度解析大厂炫酷控件
先来看两张效果图：
哈哈，就是这样了。效果差了一些，感兴趣的小伙伴们可以运行代码感受丝滑与弹性。前段时间在竞品小红书上看到了这样的效果：图片可以跟随手指移动，双指可以（无限）放大，缩小，还可以挤压，手指抬起后还有一个有趣的效果，图片回弹。。。一直想撸一个手势的控件，正好可以模仿小红书图片裁剪控件，话不多说，撸起袖子就是干。
本系列共有两篇，在第二篇会重点讲解与RecyclerView的联动效果，先放一张效果图，感兴趣的小伙伴们继续关注哦：
初步分析

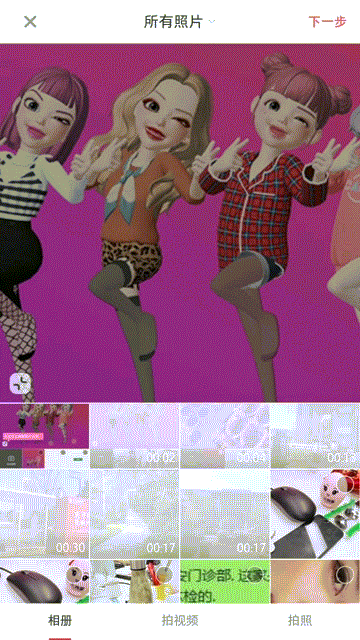

先来看看小红书的样子：
emmmm，从效果上来看呢，其实也只是基本的Translation和Scale组合而已，难点在于缩小态下的阻尼计算，左下角那个按钮用来控制留白，填充等状态的切换（好像小红书还有bug，状态切换会导致图片位置不正确，哈哈哈），接下来我们就一步步分析，从而打造出属于我们的自己的效果。
仔细观察，有没有发现：
-
单指滑动，图片跟随手指移动，当手指滑动到图片边缘继续沿同一方向滑动，会出现阻尼效果，滑动的距离越大，阻尼越大，手指抬起后，图片回弹到控件边缘；
-
双指触摸分两种情况，一种是双指向内挤压，图片缩小；另一种是双指向外扩散，图片放大；
-
当双指向外扩散达到一定的临界值，手指抬起后，图片缩小到临界值状态；
-
手指触摸且有一定的滑动值，会显示线条九宫格，且线条跟随图片的大小动态改变，始终分割图片为9等分，如果手指触摸停止，线条消失，再次滑动，线条则再次出现；
那么图片缩放时，需要一个缩放中心点，也就是PivotX和PivotY，这个点默认情况下在View的中心。但很明显，它这个就不是在中心了，至于在哪里，先看下这张图：
手势帮助类
什么是手势帮助类？Android手机屏幕上，当我们触摸屏幕的时候，会产生许多手势事件，如down，up，scroll，filing等等。我们可以在onTouchEvent()方法里面完成各种手势识别。但是，我们自己去识别各种手势就比较麻烦了，而且有些情况可能考虑的不是那么的全面。所以，为了方便我们的使用Android就提供了GestureDetector帮助类，先来看看他的构造方法：
public GestureDetector(Context context, OnGestureListener listener, Handler handler,
boolean unused) {
}context表示上下文，listener表示手势的监听回调，handler可以指定线程（UI线程、非UI线程），unused未被使用的参数。如果我们的手势不需要在子线程中处理，我们一般只关心前两个参数，context是上下文这个简单，重点看下listener参数：
GestureDetector给我们提供了三个接口类与一个外部类：
-
OnGestureListener：接口，用来监听手势事件（6种）；
-
OnDoubleTapListener：接口，用来监听双击事件；
-
OnContextClickListener：接口，外接设备，比如外接鼠标产生的事件（本文中我们不考虑）；
-
SimpleOnGestureListener：外部类，SimpleOnGestureListener其实是上面三个接口中所有函数的集成，它包含了这三个接口里所有必须要实现的函数而且都已经重写，但所有方法体都是空的。需要自己根据情况去重写；
OnGestureListener接口方法：
public interface OnGestureListener {
/**
* 按下。返回值表示事件是否处理
*/
boolean onDown(MotionEvent e);
/**
* 短按(手指尚未松开也没有达到scroll条件)
*/
void onShowPress(MotionEvent e);
/**
* 轻触(手指松开)
*/
boolean onSingleTapUp(MotionEvent e);
/**
* 滑动(一次完整的事件可能会多次触发该函数)。返回值表示事件是否处理
*/
boolean onScroll(MotionEvent e1, MotionEvent e2, float distanceX, float distanceY);
/**
* 长按(手指尚未松开也没有达到scroll条件)
*/
void onLongPress(MotionEvent e);
/**
* 滑屏(用户按下触摸屏、快速滑动后松开，返回值表示事件是否处理)
*/
boolean onFling(MotionEvent e1, MotionEvent e2, float velocityX, float velocityY);
}OnDoubleTapListener接口方法：
public interface OnDoubleTapListener {
/**
* 单击事件(onSingleTapConfirmed，onDoubleTap是两个互斥的函数)
*/
boolean onSingleTapConfirmed(MotionEvent e);
/**
* 双击事件
*/
boolean onDoubleTap(MotionEvent e);
/**
* 双击事件产生之后手指还没有抬起的时候的后续事件
*/
boolean onDoubleTapEvent(MotionEvent e);
}GestureDetector的使用：
-
定义GestureDetector类；
-
将touch事件交给GestureDetector（onTouchEvent函数里面调用GestureDetector的onTouchEvent函数）；
-
处理SimpleOnGestureListener或者OnGestureListener、OnDoubleTapListener、OnContextClickListener三者之一的回调；
GestureDetector使用流程如下（有关例子会在后文中讲到）：
public GestureView(Context context, @Nullable AttributeSet attrs) {
this(context, attrs, 0);
}
public GestureView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
// 第一步
mGestureDetector = new GestureDetector(context, mOnGestureListener);
}
@Override
public boolean onTouchEvent(MotionEvent event) {
// 第三步
return mGestureDetector.onTouchEvent(event);
}
// 第二步
GestureDetector.OnGestureListener mOnGestureListener = new GestureDetector.OnGestureListener() {
@Override
public boolean onDown(MotionEvent e) {
return false;
}这里就不再深入GestureDetector源码讲解，有感兴趣的小伙伴可以自行查阅资料，接着了解ScaleGestureDetector缩放手势类，用法与GestureDetector类似，都是通过onTouchEvent()关联相应的MotionEvent事件。
ScaleGestureDetector类给提供了OnScaleGestureListener接口，来告诉我们缩放的过程中的一些回调：
public interface OnScaleGestureListener {
/**
* 缩放进行中，返回值表示是否下次缩放需要重置，如果返回ture，那么detector就会重置缩放事件，如果返回false，detector会在之前的缩放上继续进行计算
*/
public boolean onScale(ScaleGestureDetector detector);
/**
* 缩放开始，返回值表示是否受理后续的缩放事件
*/
public boolean onScaleBegin(ScaleGestureDetector detector);
/**
* 缩放结束
*/
public void onScaleEnd(ScaleGestureDetector detector);
}ScaleGestureDetector类常用函数介绍，因为在缩放的过程中，要通过ScaleGestureDetector来获取一些缩放信息：
/**
* 缩放是否正处在进行中
*/
public boolean isInProgress();
/**
* 返回组成缩放手势(两个手指)中点x的位置
*/
public float getFocusX();
/**
* 返回组成缩放手势(两个手指)中点y的位置
*/
public float getFocusY();
/**
* 组成缩放手势的两个触点的跨度(两个触点间的距离)
*/
public float getCurrentSpan();
/**
* 同上，x的距离
*/
public float getCurrentSpanX();
/**
* 同上，y的距离
*/
public float getCurrentSpanY();
/**
* 组成缩放手势的两个触点的前一次缩放的跨度(两个触点间的距离)
*/
public float getPreviousSpan();
/**
* 同上，x的距离
*/
public float getPreviousSpanX();
/**
* 同上，y的距离
*/
public float getPreviousSpanY();
/**
* 获取本次缩放事件的缩放因子,缩放事件以onScale()返回值为基准，一旦该方法返回true，代表本次事件结束，重新开启下次缩放事件。
*/
public float getScaleFactor();
/**
* 返回上次缩放事件结束时到当前的时间间隔
*/
public long getTimeDelta();
/**
* 获取当前motion事件的时间
*/
public long getEventTime();ScaleGestureDetector使用方式与GestureDetector类似，这里就不再重复讲解，了解了相关手势类，接下来开始代码构思。
构思代码
想一想，图片有任意尺寸，怎样才能让图片铺满控件，那么就需要对图片进行缩放，平移。还有一点是必须考虑的，在加载高分辨率的图片非常消耗内存，在低内存的手机上很容易造成OOM，那么针对高分辨率的图片就必须压缩。还有一种情况是来回切换相同的两张图片，如果每次都加载本地图片，既消耗内存速度还很慢，这时候缓存就很有必要了，第一次加载本地图片，再次切回到该图片加载缓存图片。
显示图片，一般有两种方式，一种是Android提供了ImageView控件来显示图片；另一种直接在onDraw()方法里调用canvas.drawBitmap()方法，通过调研小红书显示方案，发现他采用了第二种：
通过观察小红书，我们会发现：
-
图片显示区域为宽高相等的矩形，那么在测量onMeasure的时候需要保证宽高一致，左下角小按钮的状态切换先不考虑，后面会重点讲解。
-
图片默认会充满整个控件并居中对齐，那么怎么保证图片充满控件，最常规的做法就是：取控件的宽高与图片的宽高比的最大值缩放
Math.max(控件宽度/图片宽度,控件高度/图片高度)；同理，取控件宽高与图片宽高的偏移量的一半来平移图片保证居中对齐。 -
在2的基础上，非宽高相等的图片有一部分会显示在控件区域之外，可以通过手指滑动来显示，相信大家都用过PhotoView，效果一致。 移动图片与移动控件的原理一样，都是改变setTranslation的值，不过这里用到了图片矩阵，通过改变Matrix.postTranslate(dx, dy)的值来移动图片。
-
移动图片，那就不得不考虑越界问题，请观察下图，这里以上边界为例（左，右，下边界同理）。注意：这里的越界指的不是数组越界，而是图片滑动到边缘继续沿相同方向滑动，图片未铺满控件区域。 在下图中你会发现：图片跟随手指继续滑动，手指滑动的距离越大阻尼越大，手指抬起后图片会回弹到控件顶部。
-
双指挤压图片缩小，扩散图片放大，缩放中心点是双指中点坐标，那么缩放比例怎么计算呢？最开始取的
缩放因子ScaleGestureDetector.getScaleFactor()，出来的效果真的天马行空（轻微挤压扩散图片无限放大缩小），接着给缩放因子加一个比例，效果依旧不行，哦豁。没办法，打印缩放数据，观察数据，寻找规律。几经尝试最后取了缩放因子的偏移量。为了写好控件，没什么捷径，只能多观察，多尝试。在缩小至越界的状态下，手指抬起，图片放大到充满控件；在放大到一定的阈值后放手后，图片回弹到一定的缩放比例。前文提到了在缩小至越界状态下单指滑动图片，根据四周滑动的距离，会出现阻尼效果，在后文会讲解阻尼算法。 -
图片在滑动或缩放态下，会出现九宫格白色线条，线条始终平分控件内的图片为九等分，滑动或缩放停止线条消失，再次滑动或缩放线条出现，手指抬起后线条消失。
嗯，整个过程的大致行为就是这样了。
开工写代码咯~
起名字
在开始写代码之前，要先给这个自定义控件起一个名字，又哦豁。。。不会起名字， 就叫：裁剪图片控件(MCropImageView) 吧。不要问我M字母是啥含义，我不会告诉你的。
编写代码
宽高相等矩阵测量
测量比较简单，具体请看相关代码：
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
int widthSize = MeasureSpec.getSize(widthMeasureSpec);
int heightSize = MeasureSpec.getSize(heightMeasureSpec);
if (widthSize > heightSize) {
// 取高
super.onMeasure(heightMeasureSpec, heightMeasureSpec);
} else {
// 取宽
super.onMeasure(widthMeasureSpec, widthMeasureSpec);
}
}铺满居中
铺满的原理上文已经讲到了，对应的公式如下：
控件宽度/图片宽度 = a
控件高度/高度高度 = b
mBaseScale = Math.max(a,b)
Matrix.postScale(mBaseScale, mBaseScale, 控件宽度/ 2, 控件高度/ 2)居中的原理上面也提到过了，来看看代码怎么写：
@Override
public void onGlobalLayout() {
mMatrix.reset();
// 获取控件的宽度和高度
int viewWidth = getWidth();
int viewHeight = getHeight();
// 图片的固定宽度 高度
// 获取图片的宽度和高度
Drawable drawable = getDrawable();
if (null == drawable) {
return;
}
int drawableWidth = drawable.getIntrinsicWidth();
int drawableHeight = drawable.getIntrinsicHeight();
// 将图片移动到屏幕的中点位置
float dx = (viewWidth - drawableWidth) / 2;
float dy = (viewHeight - drawableHeight) / 2;
// 取最大值
mBaseScale = Math.max((float) viewWidth / drawableWidth, (float) viewHeight / drawableHeight);
// 平移居中
mMatrix.postTranslate(dx, dy);
// 缩放
mMatrix.postScale(mBaseScale, mBaseScale, viewWidth / 2, viewHeight / 2);
setImageMatrix(mMatrix);
}有关Matrix的set 、 pre、post方法调用顺序，这里简单说一下（个人理解，有错还望指出 ），可以把Matrix的操作看成队列，post方法添加到队列的尾部，pre添加到队列的头部，而set方法则重置队列。
看看铺满居中的效果：
单指滑动
单指滑动，在上文已经讲到GestureDetector.SimpleOnGestureListener内部接口用来处理手势滑动，重写以下接口方法：
// 处理手指滑动
private GestureDetector.SimpleOnGestureListener mSimpleOnGestureListener = new GestureDetector.SimpleOnGestureListener() {
@Override
public boolean onDown(MotionEvent e) {
// 消费事件
return true;
}
@Override
public boolean onScroll(MotionEvent e1, MotionEvent e2, float distanceX, float distanceY) {
// 限定单指
if (e1.getPointerCount() == e2.getPointerCount() && e1.getPointerCount() == 1) {
// distanceX 左正右负 所以这里取相反数
mMatrix.postTranslate(-distanceX, -distanceY);
setImageMatrix(mMatrix);
return true;
}
return super.onScroll(e1, e2, distanceX, distanceY);
}
};获取到手指滑动的距离，对图片矩阵进行平移Matrix.postTranslate()，但在x轴方向获取到的滑动距离右负左正，y轴方向获取到的滑动距离上正下负，跟实际平移的值相反，那么平移值Matrix.postTranslate(-distanceX, -distanceY)取滑动距离的负数。
单指滑动还有一个效果，越界下的阻尼效果，看看效果图：
在ViewGroup的transformPointToViewLocal方法中有这样一段代码：
if (!child.hasIdentityMatrix()) {
child.getInverseMatrix().mapPoints(point);
}如果child所对应的矩阵发生过旋转、缩放等变化的话(补间动画不算，因为是临时的)，会通过矩阵的mapPoints方法来将触摸点转换到矩阵变换后的坐标。
没错，我们也可以用矩阵的mapRect方法来将图片的坐标及尺寸转换一下，就像这样：
// 获取图片矩阵区域
private RectF getMatrixRectF() {
RectF rectF = new RectF();
Drawable drawable = getDrawable();
if (drawable != null) {
// 注意set
rectF.set(0, 0, drawable.getIntrinsicWidth(), drawable.getIntrinsicHeight());
mMatrix.mapRect(rectF);
}
return rectF;
}获取到了图片矩阵，那么图片越界就很容易判定了，先看下面两张越界图：
// 获取图片矩阵
RectF rectF = getMatrixRectF();
float leftEdgeDistanceLeft = rectF.left;
float topEdgeDistanceTop = rectF.top;
//位移 rectF.right - rectF.left 图片宽度
float rightEdgeDistanceRight = leftEdgeDistanceLeft + rectF.right - rectF.left - getWidth();
// rectF.bottom - rectF.top 图片高度
float bottomEdgeDistanceBottom = topEdgeDistanceTop + rectF.bottom - rectF.top - getHeight();好了，这样就可以准确判定图片是否越界。接下来我们看看越界状态下的阻尼算法是怎么计算的，有什么规律：
先来观察图片左右越界的情况（上下越界同理），左右越界又分为三种情况，左越界&右不越界（简称左越界），右越界&左不越界（简称右越界），左越界&右越界（简称左右越界） 左越界的情况与右越界类似，那么就只有两种情况：
- 左越界
可以看到在向左滑动的情况下，图片左侧距离控件左侧距离越大，阻力越大。通俗一点，手指滑动的距离越大，图片跟随手指滑动的距离就越小，那么可以根据以下公式获取阻尼系数：
最大阻尼数 / 最大偏移量 * leftEdgeDistanceLeft最大阻尼数默认取值为9，最大偏移量为控件宽度的三分之一，对应的代码如下：
// 获取图片矩阵
RectF rectF = getMatrixRectF();
float leftEdgeDistanceLeft = rectF.left;
float rightEdgeDistanceRight = leftEdgeDistanceLeft + rectF.right - rectF.left - getWidth();
// MAX_SCROLL_FACTOR = 3
int maxOffsetWidth = getWidth() / MAX_SCROLL_FACTOR;
int maxOffsetHeight = getHeight() / MAX_SCROLL_FACTOR;
// 图片左侧越界并且图片右侧未越界
if (leftEdgeDistanceLeft > 0 && rightEdgeDistanceRight > 0) {
// distanceX < 0 表示继续向右滑动
if (distanceX < 0) {
if (leftEdgeDistanceLeft < maxOffsetWidth) {
// DAMP_FACTOR = 9 系数越大阻尼越大 +1防止ratio为0
int ratio = (int) (DAMP_FACTOR / maxOffsetWidth * leftEdgeDistanceLeft) + 1;
distanceX /= ratio;
} else {
// 图片向右滑动超过了最大偏移量 图片则不平移
distanceX = 0;
}
}
// 向左滑动不做处理 默认取值distanceX
}- 左右越界
左右越界的情况与左越界的情况正好相反，距离控件边缘越近，图片阻力越大。那么怎么判定图片距离控件边缘越近，这里分两种情况，图片中点在控件中点左侧以及图片中点在控件中点右侧。第一种情况图片中点在控件中点左侧，向左滑动阻力越大，向右滑动阻力为0；第二种情况图片中点在控件中点的右侧，向右滑动阻力越大，向左滑动阻力为0。
来看看代码怎么写：
// 图片左侧越界并且图片右侧越界
if (leftEdgeDistanceLeft > 0 && rightEdgeDistanceRight < 0) {
// 控件宽度的一半
int halfWidth = getWidth() / 2;
// 获取图片中点x坐标
float centerX = (rectF.right - rectF.left) / 2 + rectF.left;
// 图片中点x坐标是否右侧偏移
boolean rightOffsetCenterX = centerX >= halfWidth;
// 右侧偏移并且向右滑动
if (distanceX < 0 && rightOffsetCenterX) {
// centerX - halfWidth 图片右侧偏移量
int ratio = (int) (DAMP_FACTOR / maxOffsetWidth * (centerX - halfWidth)) + 1;
distanceX /= ratio;
}
// 左侧偏移并且向左滑动
else if (distanceX > 0 && !rightOffsetCenterX) {
// halfWidth - centerX 左侧的偏移量
int ratio = (int) (DAMP_FACTOR / maxOffsetWidth * (halfWidth - centerX)) + 1;
distanceX /= ratio;
}
}好了，左右越界就讲到这里，上下越界同理，越界的整体代码如下：
@Override
public boolean onScroll(MotionEvent e1, MotionEvent e2, float distanceX, float distanceY) {
if (e1.getPointerCount() == e2.getPointerCount() && e1.getPointerCount() == 1) {
// 获取图片矩阵
RectF rectF = getMatrixRectF();
float leftEdgeDistanceLeft = rectF.left;
float topEdgeDistanceTop = rectF.top;
float rightEdgeDistanceRight = leftEdgeDistanceLeft + rectF.right - rectF.left - getWidth();
float bottomEdgeDistanceBottom = topEdgeDistanceTop + rectF.bottom - rectF.top - getHeight();
// MAX_SCROLL_FACTOR = 3
int maxOffsetWidth = getWidth() / MAX_SCROLL_FACTOR;
int maxOffsetHeight = getHeight() / MAX_SCROLL_FACTOR;
// 图片左侧越界并且图片右侧未越界
if (leftEdgeDistanceLeft > 0 && rightEdgeDistanceRight > 0) {
// distanceX < 0 表示继续向右滑动
if (distanceX < 0) {
if (leftEdgeDistanceLeft < maxOffsetWidth) {
// DAMP_FACTOR = 9 系数越大阻尼越大 +1防止ratio为0
int ratio = (int) (DAMP_FACTOR / maxOffsetWidth * leftEdgeDistanceLeft) + 1;
distanceX /= ratio;
} else {
// 图片向右滑动超过了最大偏移量 图片则不平移
distanceX = 0;
}
}
// 向左滑动不做处理 默认取值distanceX
}
// 图片右侧越界并且图片左侧未越界 （同上处理）
else if (rightEdgeDistanceRight < 0 && leftEdgeDistanceLeft < 0) {
// distanceX > 0 表示继续向左滑动
if (distanceX > 0) {
if (rightEdgeDistanceRight > -maxOffsetWidth) {
int ratio = (int) (DAMP_FACTOR / maxOffsetWidth * -rightEdgeDistanceRight) + 1;
distanceX /= ratio;
} else {
// 图片右侧距离控件右侧超过最大偏移量 图片则不平移
distanceX = 0;
}
}
}
// 图片左侧越界并且图片右侧越界
else if (leftEdgeDistanceLeft > 0 && rightEdgeDistanceRight < 0) {
// 控件宽度的一半
int halfWidth = getWidth() / 2;
// 获取图片中点x坐标
float centerX = (rectF.right - rectF.left) / 2 + rectF.left;
// 图片中点x坐标是否右侧偏移
boolean rightOffsetCenterX = centerX >= halfWidth;
// 右侧偏移并且向右滑动
if (distanceX < 0 && rightOffsetCenterX) {
// centerX - halfWidth 图片右侧偏移量
int ratio = (int) (DAMP_FACTOR / maxOffsetWidth * (centerX - halfWidth)) + 1;
distanceX /= ratio;
}
// 左侧偏移并且向左滑动
else if (distanceX > 0 && !rightOffsetCenterX) {
// halfWidth - centerX 左侧的偏移量
int ratio = (int) (DAMP_FACTOR / maxOffsetWidth * (halfWidth - centerX)) + 1;
distanceX /= ratio;
}
}
// 上下越界 处理方式同左右处理方式一样 本可以提成一个方法但为了方便理解先这样了
// 图片上侧越界并且图片下侧未越界
if (topEdgeDistanceTop > 0 && bottomEdgeDistanceBottom > 0) {
// distanceY < 0 表示图片继续向下滑动
if (distanceY < 0) {
if (topEdgeDistanceTop < maxOffsetHeight) {
// 获取阻尼比例
int ratio = (int) (DAMP_FACTOR / maxOffsetHeight * topEdgeDistanceTop) + 1;
distanceY /= ratio;
} else {
// 向下滑动超过了最大偏移量 则图片不滑动
distanceY = 0;
}
}
}
// 图片下侧越界并且图片上侧未越界
else if (bottomEdgeDistanceBottom < 0 && topEdgeDistanceTop < 0) {
if (distanceY > 0) {
if (bottomEdgeDistanceBottom > -maxOffsetHeight) {
int ratio = (int) (DAMP_FACTOR / maxOffsetHeight * -bottomEdgeDistanceBottom) + 1;
distanceY /= ratio;
} else {
// 向上滑动超过了最大偏移量 则图片不滑动
distanceY = 0;
}
}
} else if (topEdgeDistanceTop > 0 && bottomEdgeDistanceBottom < 0) {
int halfHeight = getHeight() / 2;
// 获取图片中点y坐标
float centerY = (rectF.bottom - rectF.top) / 2 + rectF.top;
// 图片中点y坐标是否向下偏移
boolean bottomOffsetCenterY = centerY >= halfHeight;
// 向下偏移并且向下移动
if (distanceY < 0 && bottomOffsetCenterY) {
// centerY - halfHeight 图片偏移量
int ratio = (int) (DAMP_FACTOR / maxOffsetHeight * (centerY - halfHeight)) + 1;
distanceY /= ratio;
} else if (distanceY > 0 && !bottomOffsetCenterY) { // 向上偏移并且向上移动
int ratio = (int) (DAMP_FACTOR / maxOffsetHeight * (halfHeight - centerY)) + 1;
distanceY /= ratio;
}
}
mMatrix.postTranslate(-distanceX, -distanceY);
setImageMatrix(mMatrix);
return true;
}
return super.onScroll(e1, e2, distanceX, distanceY);
}双指缩放
双指缩放的原理在上文已经提及过了，重写ScaleGestureDetector.OnScaleGestureListener缩放手势类接口方法：
// 处理双指的缩放
private ScaleGestureDetector.OnScaleGestureListener mOnScaleGestureListener = new ScaleGestureDetector.OnScaleGestureListener() {
@Override
public boolean onScale(ScaleGestureDetector detector) {
if (null == getDrawable() || mMatrix == null) {
// 如果返回true那么detector就会重置缩放事件
return true;
}
// 缩放因子,缩小小于1,放大大于1
float scaleFactor = mScaleGestureDetector.getScaleFactor();
// 缩放因子偏移量
float deltaFactor = scaleFactor - mPreScaleFactor;
if (scaleFactor != 1.0F && deltaFactor != 0F) {
mMatrix.postScale(deltaFactor + 1F, deltaFactor + 1F, mScaleGestureDetector.getFocusX(),
mScaleGestureDetector.getFocusY());
setImageMatrix(mMatrix);
}
mPreScaleFactor = scaleFactor;
return false;
}
@Override
public boolean onScaleBegin(ScaleGestureDetector detector) {
// 注意返回true
return true;
}
@Override
public void onScaleEnd(ScaleGestureDetector detector) {
}
};回弹
在手指抬起时，图片在某种状态下会出现回弹动效，这里某种状态指的是越界&图片的缩放比例大于一定的阈值&图片的缩放比例小于一定的阈值三种状态，回弹无非改变图片矩阵的setTranslation，setScale值。当我们需要监听手指抬起的状态时，都是直接重写onTouchEvent去实现：
@Override
public boolean onTouchEvent(MotionEvent event) {
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN:
// 防止父类拦截事件
getParent().requestDisallowInterceptTouchEvent(true);
break;
case MotionEvent.ACTION_MOVE:
break;
case MotionEvent.ACTION_CANCEL:
case MotionEvent.ACTION_UP:
float scale = getScale();
if (scale > mMaxScale) {
// 缩小
} else if (scale < mBaseScale) {
// 放大
} else {
// 平移
}
getParent().requestDisallowInterceptTouchEvent(false);
break;
}
return true;
}为了防止父类拦截事件，一般会在手指按下，抬起调用requestDisallowInterceptTouchEvent方法来避免事件冲突。 getScale方法如下，获取图片矩阵的缩放比例：
private float getScale() {
float[] values = new float[9];
mMatrix.getValues(values);
return values[Matrix.MSCALE_X];
}缩小放大的动画怎么实现呢？知道了开始与结束的缩放比例，在动画回调接口中动态设置 mMatrix.setValues(values)来实现缩小放大的效果，可现实很骨感，效果相去甚远，缩放中心点PivotX和PivotY始终在图片原点，同时Matrix并没有提供设置缩放中心点的方法。看来只能老老实实的使用Matrix.postScale(float sx, float sy, float px, float py)方法，同时设置缩放中心点为双指的中点坐标ScaleGestureDetector.getFocusX()。注意：sx，sx是相对值，相对上一个终点的缩放值。
相对值，多缩放一次与少缩放一次图片的状态完全不一样，那么必须控制缩放次数，由于ValueAnimator回调次数在不同的机型上并不一样，那么就不能用ValueAnimator的回调来实现动画，那么怎么做呢？
emmmm，你一定会想到Handler，既可以控制次数还可以控制消息延时。知道了开始与结束缩放点，也知道了缩放次数，那么怎么获取缩放相对值呢，利用Math.pow数学公式：
/**
* 计算d的1/count次幂
*
* @param d
* @param count 开根的次数
* @return 相对值
*/
private static float getRelativeValue(double d, double count) {
if (count == 0) {
return 1F;
}
count = 1 / count;
return (float) Math.pow(d, count);
}接下来就是发送消息与接收消息：
/**
* 发送消息
*
* @param relativeScale
* @param what
* @param delayMillis
*/
private void sendMessage(float relativeScale, int what, long delayMillis) {
Message mes = new Message();
mes.obj = relativeScale;
mes.what = what;
mHandler.sendMessageDelayed(mes, delayMillis);
}
// 调用 省略前面 ...
case MotionEvent.ACTION_UP:
float scale = getScale();
if (scale > mMaxScale) {
// 缩小 SCALE_ANIM_COUNT = 10 ZOOM_OUT_ANIM_WHIT = 0
sendMessage(getRelativeValue(mMaxScale / scale, SCALE_ANIM_COUNT), ZOOM_OUT_ANIM_WHIT, 0);
} else if (scale < mBaseScale) {
// 放大 ZOOM_ANIM_WHIT = 1
sendMessage(getRelativeValue(mMaxScale / scale, SCALE_ANIM_COUNT), ZOOM_ANIM_WHIT, 0);
} else {
// 平移
boundCheck();
}接收并处理消息：
private Handler mHandler = new Handler() {
@Override
public void handleMessage(Message msg) {
super.handleMessage(msg);
if (msg != null) {
if (mCurrentScaleAnimCount < SCALE_ANIM_COUNT) {
float obj = (float) msg.obj;
mMatrix.postScale(obj, obj, mLastFocusX, mLastFocusY);
setImageMatrix(mMatrix);
mCurrentScaleAnimCount++;
// what scale > mMaxScale 取0 不然取 1
sendScaleMessage(obj, msg.what, SCALE_ANIM_COUNT);
} else if (mCurrentScaleAnimCount >= SCALE_ANIM_COUNT) {
float[] values = new float[9];
mMatrix.getValues(values);
if (msg.what == ZOOM_OUT_ANIM_WHIT) {
values[Matrix.MSCALE_X] = mMaxScale;
values[Matrix.MSCALE_Y] = mMaxScale;
} else if (msg.what == ZOOM_ANIM_WHIT) {
values[Matrix.MSCALE_X] = mBaseScale;
values[Matrix.MSCALE_Y] = mBaseScale;
}
mMatrix.setValues(values);
setImageMatrix(mMatrix);
// 边界检测
boundCheck();
}
}
}
};缩小放大的效果如下：
@Override
protected void onDetachedFromWindow() {
if (mHandler != null) {
// 防止内存泄露
mHandler.removeCallbacksAndMessages(null);
}
super.onDetachedFromWindow();
}回弹还剩最后一种情况越界，在上文中已经提到了越界的四种（上下左右）情况，手指抬起后图片平移到控件边缘。所谓的平移，就是从一点平移到另一点，那么怎么获取起点与结束点呢？
首先需要判定越界，根据getMatrixRectF图片矩阵，代码已经很清晰：
// 边界检测
private void boundCheck() {
// 获取图片矩阵
RectF rectF = getMatrixRectF();
if (rectF.left >= 0) {
// 左越界
}
if (rectF.top >= 0) {
// 上越界
}
if (rectF.right <= getWidth()) {
// 右越界
}
if (rectF.bottom <= getHeight()) {
// 下越界
}
}在左越界的情况下，起点为rectF.left，结束点为0；同理上越界的起点rectF.top，结束点0；那么右越界起点与结束点呢？有小伙伴会说那还不简单，不就是rectF.right，getWidth()吗？
很遗憾，你又哦豁了，不得不提一下，图片的矩阵的平移是以左上角为基点，那么右越界的起点同样为rectF.left，结束点为：
起点 + 图片右侧距离控件右侧的距离图片右侧距离控件右侧的距离为getWidth() - rectF.right，那么结束点的坐标为rectF.left + getWidth() - rectF.right；同理下越界的起点为rectF.top，结束点getHeight() - rectF.bottom + rectF.top。有了起点与结束点，那么平移就很容易了：
/**
* 开始越界动画
*
* @param start 开始点坐标
* @param end 结束点坐标
* @param horizontal 是否水平动画 true 水平动画 false 垂直动画
*/
private void startBoundAnimator(float start, float end, final boolean horizontal) {
boundAnimator = ValueAnimator.ofFloat(start, end);
boundAnimator.setDuration(200);
boundAnimator.setInterpolator(new LinearInterpolator());
boundAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator animation) {
float v = (float) animation.getAnimatedValue();
float[] values = new float[9];
mMatrix.getValues(values);
values[horizontal ? Matrix.MTRANS_X : Matrix.MTRANS_Y] = v;
mMatrix.setValues(values);
setImageMatrix(mMatrix);
}
});
boundAnimator.start();
}好了，看看效果：
九宫线条
在上文已经提到九宫线条的规律： 图片在滑动或缩放态下，会出现九宫格白色线条，线条始终平分控件内的图片为九等分，滑动或缩放停止线条消失，再次滑动或缩放线条出现，手指抬起后线条消失。那么从这句话中我们可以得出以下结论：
-
有关绘制涉及到onDraw()方法的重写
-
线条的显示区域为图片与控件的交集
-
控制线条的显示与消失（是否绘制）
怎么取交集记住一个原则：上左取大，右下取小 八字真言，就像这样：
// 开始点
float startX = 0;
float startY = 0;
// 结束点
float endX = 0;
float endY = 0;
RectF rectF = getMatrixRectF();
// 上左取大 右下取小
startX = rectF.left <= 0 ? 0 : rectF.left;
startY = rectF.top <= 0 ? 0 : rectF.top;
endX = rectF.right >= getWidth() ? getWidth() : rectF.right;
endY = rectF.bottom >= getHeight() ? getHeight() : rectF.bottom;获取到线条绘制的区域，那么怎么绘制线条？绘制多少线条？就比较容易了：
float lineWidth = 0;
float lineHeight = 0;
lineWidth = endX - startX;
lineHeight = endY - startY;
// LINE_ROW_NUMBER = 3 表示多少行
for (int i = 1; i < LINE_ROW_NUMBER; i++) {
canvas.drawLine(startX + 0, startY + lineHeight / LINE_ROW_NUMBER * i, endX, startY + lineHeight / LINE_ROW_NUMBER * i, mLinePaint);
}
// LINE_COLUMN_NUMBER = 3 表示多少列
for (int i = 1; i < LINE_COLUMN_NUMBER; i++) {
canvas.drawLine(startX + lineWidth / LINE_COLUMN_NUMBER * i, startY, startX + lineWidth / LINE_COLUMN_NUMBER * i, endY, mLinePaint);
}怎么控制线条的显示消失，注意显示消失的规则，缩放或滑动停止线条消失，再次滑动或缩放线条显示，以此类推，绝大部分人会想到怎么判定滑动或缩放停止？
写控件很多时候就是这样，不知不觉就入坑了，一头扎进里面，茶不思饭不想。。。然而这一切并没有什么用，最后还得换方案。
说下为什么不行，你会在手势MotionEvent.ACTION_MOVE事件判定滑动或缩放停止，但同时GestureDetector与ScaleGestureDetector也在消费滑动事件，导致判定不准确。那么怎么解决呢？
还记得Android源码长按事件的处理方式吗？相关代码如下：
case MotionEvent.ACTION_DOWN:
......省略代码
if (mIsLongpressEnabled) {
mHandler.removeMessages(LONG_PRESS);
// 延迟时长为500毫秒
mHandler.sendEmptyMessageAtTime(LONG_PRESS,
mCurrentDownEvent.getDownTime() + LONGPRESS_TIMEOUT);
}
case MotionEvent.ACTION_MOVE:
int distance = (deltaX * deltaX) + (deltaY * deltaY);
int slopSquare = isGeneratedGesture ? 0 : mTouchSlopSquare;
if (distance > slopSquare) {
......省略代码
mHandler.removeMessages(LONG_PRESS);
}在事件ACTION_DOWN延时发送长按事件，在延迟周期内，如果发生滑动，则移除长按事件，反之未发生滑动则触发长按事件。
借鉴长按事件的处理方式：
// 绘制九宫线条
private void drawLine(Canvas canvas) {
// 省略中间代码
mHandler.removeCallbacks(lineRunnable);
mHandler.postDelayed(lineRunnable, 400);
}
private Runnable lineRunnable = new Runnable() {
@Override
public void run() {
mIsDragging = false;
invalidate();
}
};
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
if (mIsDragging) {
canvas.save();
drawLine(canvas);
canvas.restore();
}
}效果就像这样：
哈哈哈~，小红书的图片裁剪控件喜欢吗？想看更多炫酷控件，请搜索关注公众号：控件人生
你可以留言，告诉小编想实现什么样的炫酷控件？小编会每周选取炫酷的控件进行讲解。
由于篇幅原因，文章到这里就差不多了，有关左下角留白，填充效果，以及联动效果，将在下一篇讲解，打造属于你自己的CoordinatorLayout效果，喜欢的小伙伴被忘记关注控件人生（新公众号），同大家一起成长。
